Топ ошибок при установке электроплиты ― как делать не нужно

Чтобы сэкономить, многие пользователи самостоятельно устанавливают электрическую плиту, не осознавая, что сильно рискуют. Кажется, что ничего сложного в подключении нет ― нужно лишь распаковать коробку, поставить технику на место и подключить ее к розетке. Но в реальности все гораздо серьезнее. Увы, но самонадеянность может привести к печальным последствиям, вплоть до пожара.

Я, мастер сервисного центра «Умный Мастер Бро» Максим Новиков, в этой статье расскажу о том, какие ошибки часто допускают пользователи при самостоятельном подключении электрических и индукционных плит и как делать не нужно.

Ошибка №1: Неправильно выбран кабель для подключения

Самая распространенная и, пожалуй, опасная ошибка — неграмотный выбор кабеля для подключения электрической плиты. Многие домашние мастера, руководствуясь желанием сэкономить, выбирают алюминиевый кабель вместо медного или берут провод, в котором сечение жил не соответствует требуемому.

В «Правилах устройства электроустановок» (ПУЭ) однозначно указано, что в жилых помещениях необходимо использовать медную проводку. Почему не алюминиевую:

1. Алюминиевые провода со временем окисляются, в итоге увеличивается переходное сопротивление в местах соединений.
2. При циклических нагрузках, которые характерны для работы плиты, алюминий начинает разрушаться.
3. Алюминий обладает большим электрическим сопротивлением, чем медь, поэтому нагревается, а плита расходует больше электроэнергии.

Также важно правильно выбрать количество жил в кабеле. Если питание однофазное (стандартные 220-230В) ― используют трехжильный кабель, который состоит из трех проводников:

• фазного — обычно коричневого или красного цвета;
• нейтрального (N) — синего цвета;
• провода заземления (PE) — желто-зеленого цвета.

Сечение жил кабеля должно соответствовать мощности подключаемой плиты:

• мощность до 3,5 кВт — сечение не менее 2,5 мм²;
• мощность до 5,5 кВт — сечение не менее 4 мм²;
• мощность до 7,2 кВт —сечение не менее 6 мм²;
• мощность свыше 8 кВт — сечение от 10 мм².

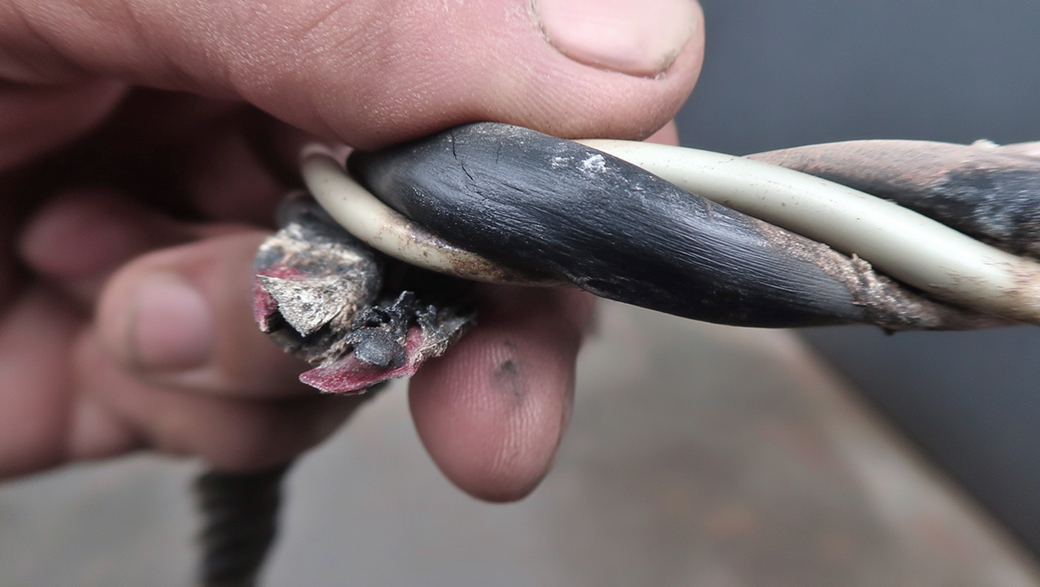

Если сечение недостаточное ― провода начнут перегреваться под нагрузкой. В итоге оплавится изоляция, произойдет короткое замыкание или возгорание проводки.

Ошибка №2: В электрощитке не установлена защитная автоматика

Еще одна критическая ошибка. Некоторые пользователи считают, что достаточно просто вывести провод от общего щитка и подключить плиту напрямую. Такой подход не просто неправилен — он опасен.

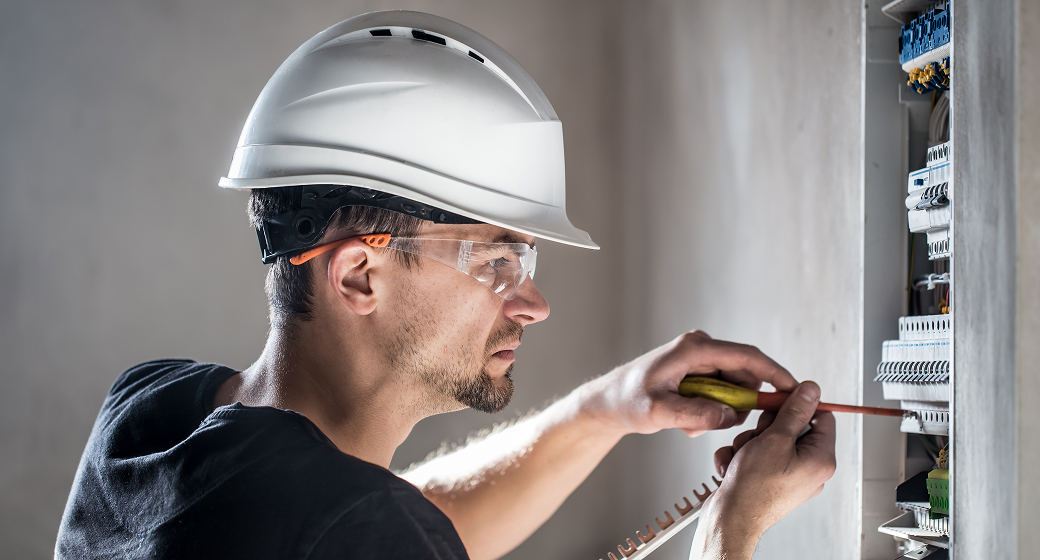

Кабель от плиты должен подключаться к отдельному автоматическому выключателю, параметры которого также подбирают в зависимости от мощности техники. Для большинства современных плит требуется установка автомата с номинальным током 32А и характеристикой срабатывания C (для бытовых нагрузок).

Помимо автоматического выключателя, который защищает от короткого замыкания и перегрузок, желательно установить устройство защитного отключения (УЗО) или дифференциальный автомат. Устройства контролируют утечку тока и мгновенно обесточивают линию при появлении потенциально опасной ситуации. То есть они защищают пользователей от поражения электротоком.

Если плита мощная, а в квартире трехфазный ввод ― лучше обустроить отдельную линию питания от электрического щита до силовой розетки, к которой будет подключаться техника.

Ошибка №3: Выбрана неправильная розетка для подключения

Некоторые пользователи подключают мощную плиту к стандартной бытовой розетке. Это неправильно. Обычные домашние розетки, даже если они внешне выглядят крепкими и надежными, рассчитаны на ток не более 16А и мощность до 3,5 кВт. Современные электроплиты, если у них работают все конфорки, могут потреблять до 7,2 кВт и более, что почти в два раза превышает возможности обычной розетки.

Такое подключение опасно. Розетка начинает перегреваться, пластик плавится, контакт становится ненадежным, в результате возникает возгорание.

Чтобы подключить электроплиту средней или высокой мощности, необходимо установить силовую розетку с соответствующими характеристиками. Если, если мощность техники:

• до 3,5 кВт — понадобится розетка с минимальным током 16А;
• до 7,2 кВт — розетка 32А;
• свыше 8 кВт — розетка 40А и выше.

Кроме того, розетка должна соответствовать типу кабеля и обязательно иметь заземляющий контакт. Силовые электроточки отличаются от обычных розеток не только большей прочностью и термостойкостью, но и особенностями конструкции.

Ошибка №4: Некорректно подключено или не предусмотрено заземление

Отсутствие или неправильное подключение заземления — еще одна ошибка при установке электроплиты. Многие пользователи либо вовсе игнорируют этот момент, либо организуют некое подобие заземления кустарными методами, например, соединив заземляющий провод с нулевым или с металлическими трубами.

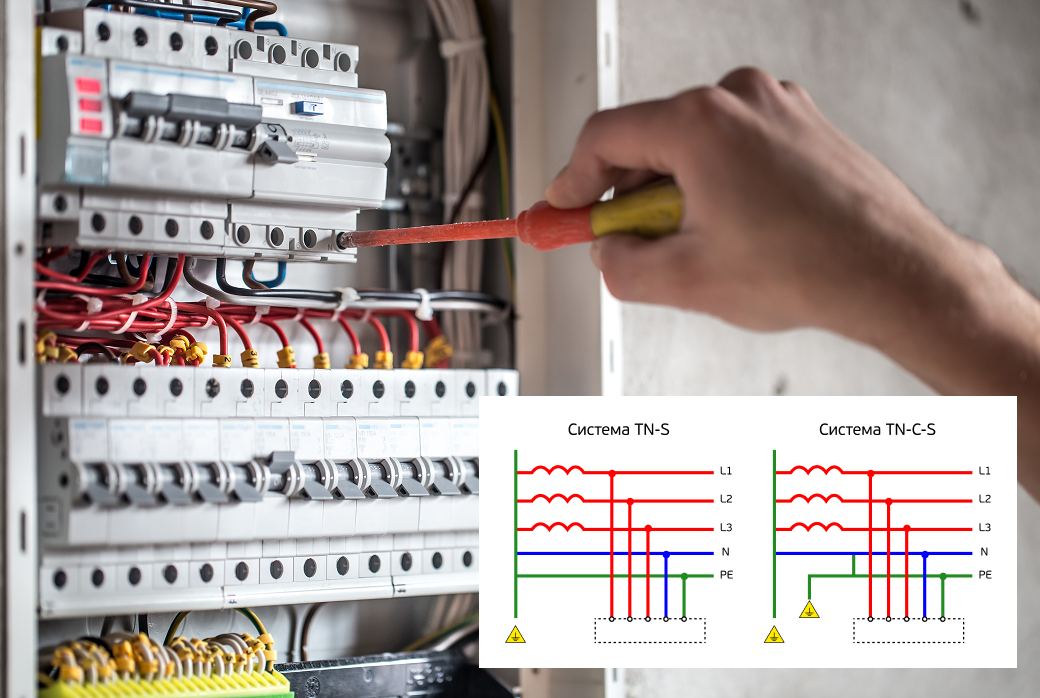

В электрических сетях используются различные системы заземления:

• TN-C — система с совмещенным нулевым рабочим и защитным проводником (устаревшая);
• TN-S — система с раздельными нулевым рабочим и защитным проводниками;
• TN-C-S — комбинированная система, где на вводе в здание нулевой и защитный проводники объединены, а дальше идут раздельно.

Использование системы заземления TN-C при подключении современной электроплиты категорически запрещено, поскольку в ней отсутствует отдельный защитный проводник (PE). То есть при нарушении изоляции на корпус плиты пойдет электрический ток.

Для бытовой техники допустимо использовать системы TN-S или TN-C-S, где защитный проводник подключается к корпусу устройства. В старых домах, где таких систем нет, перед установкой электроплиты модернизируют электросети и устанавливают правильное заземление.

Ошибка №5: Плита подключена к электросети с недостаточной мощностью

Игнорировать вопрос общей выделенной мощности при подключении современной мощной плиты ― неправильно. Такая проблема часто встречается в старом жилом фонде, где изначально закладывалась общая выделенная мощность на квартиру всего около 1,5-3 кВт. По современным меркам это, конечно, катастрофически мало.

Индукционная варочная панель с четырьмя конфорками потребляет до 7,2 кВт при работе всех зон нагрева на максимальной мощности. Если к ней добавить духовой шкаф мощностью 3-3,5 кВт, то общее потребление только кухонной техники достигнет 10-11 кВт, что в несколько раз превышает выделенную мощность в старых домах.

Из-за такого подключения постоянно выбивает вводный автомат, то есть подключить одновременно несколько мощных приборов невозможно. Кроме того, на старую проводку приходится высокая нагрузка, а это чревато локальным перегревом и возникновением пожара.

Поэтому перед установкой мощной электроплиты вызовите электрика, который проведет аудит электросети.

Ошибка №6: Не разработана схема подключения

Каждая модель электроплиты отличается особенностями подключения, которые обычно указаны в сопроводительной документации к технике. Там же можно найти электрическую схему, требования к питающей сети, особенности настройки и первого запуска. Если игнорировать эту информацию ― возможны следующие последствия:

• Провода в клеммной коробке техники будут подключены не правильно, что приведет к короткому замыканию при первом же включении.
• Вы некорректно настроите плиту и выполните первый запуск неправильно, в итоге сломается электроника.

Важно обязательно ознакомиться с документацией к моделям, которые поддерживают разные варианты подключения. В инструкции указана схема перекоммутации клеммной колодки в зависимости от типа питающей сети (однофазная или трехфазная).

Ошибка №7: Перед подключением техники не проверена электросеть

Еще одна распространенная ошибка — подключение бытовой техники к электросети без ее предварительной проверки. Любая скрытая проблема может стать причиной поломки электроники техники сразу после начала эксплуатации.

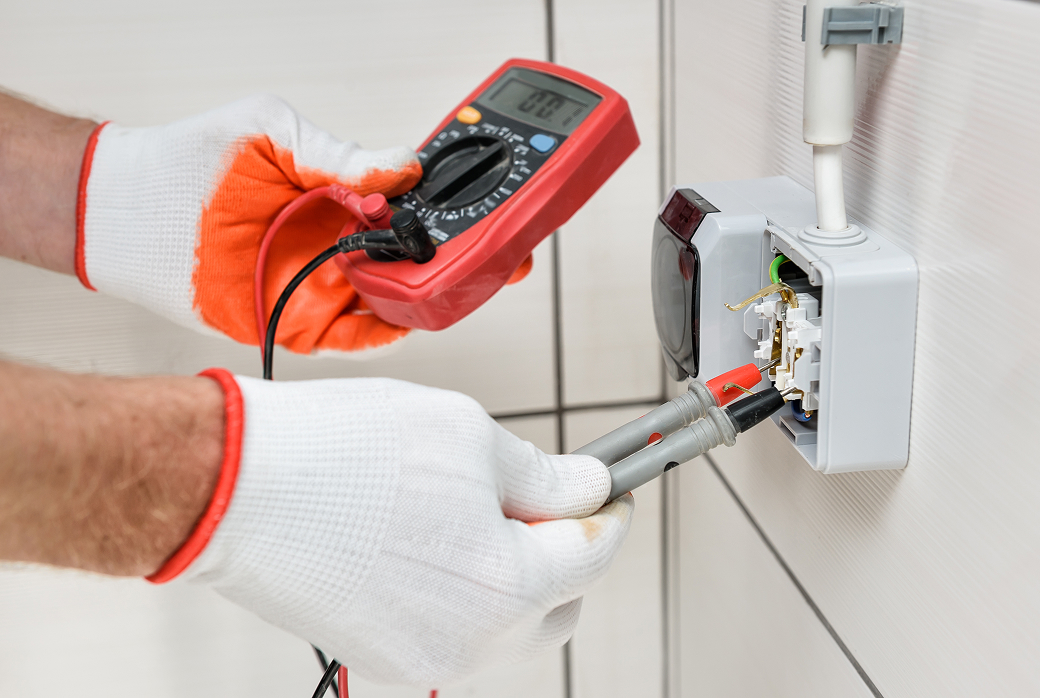

Перед подключением нового устройства проверяют:

• соответствует ли фактическое напряжение в сети номинальному (220-230В для однофазной сети);
• нет ли значительных колебаний напряжения;
• насколько правильно подключена и в каком состоянии находится проводка;
• качество заземления и его сопротивление;
• состояние силовой розетки и надежность ее крепления.

Многие пользователи не придают значения таким «мелочам», как периодические мигания света или слегка искрящие розетки. А ведь это прямые признаки неисправностей электросети, которые могут привести к поломке дорогостоящей техники или пожару.

Ошибка №8: Тип подключения выбран неправильно

Важно правильно выбрать тип подключения электроплиты к электросети. В России используют два основных стандарта:

1. Однофазное подключение с напряжением 220-230В.
2. Трехфазное подключение с напряжением 380-400В.

В большинстве жилых помещений однофазный ввод, однако в некоторых домах, особенно новостройках, часто доступно и трехфазное подключение.

Современные электроплиты могут поддерживать оба типа подключения, но для монтажа техники необходима правильная перекоммутация клеммной колодки согласно схеме в инструкции. Самовольное соединение проводов без понимания принципов работы электросети часто становится причиной короткого замыкания и поломки оборудования.

При трехфазном подключении мощной плиты нагрузка распределяется равномерно между тремя фазами, поэтому плиту можно использовать на полной мощности без риска перегрузки сети. Но при таком подключении нужно использовать кабель с 5 жилами (три фазы, ноль и заземление) и соответствующую силовую розетку.

Кейс мастера: Как неправильное подключение «убило» новую плиту стоимостью 85 000 рублей

Ситуация

Обратился клиент. Он решил самостоятельно установить электроплиту в квартире в новостройке. В помещении уже была разводка электрики, установили розетки. На кухне ― обычный двойной блок. К нему пользователь и подключил технику. Она включилась, индикаторы загорелись, но уже через 30 минут перестала работать и больше не реагировала на попытки включения.

Диагностика

При осмотре сразу обнаружил несколько проблем:

1. Мощную плиту (7,4 кВт) подключили к обычной бытовой розетке, рассчитанной на ток не более 16А.
2. Линия, к которой была подключена эта розетка, защищена автоматом на 16А и имеет кабель сечением всего 2,5 мм².
3. В розетке не было контакта заземления, хотя внешне она имела соответствующие разъемы. При проверке оказалось, что провод заземления просто не подключили к контактам электроточки.

Что было с плитой:

• оплавились контакты входного разъема питания;
• полностью сгорел входной фильтр питания;
• повредился основной силовой блок управления;
• на плате управления с микроконтроллером также возникли дефекты.

По всем признакам перегрузка электросети при включении нескольких конфорок одновременно стала причиной поломки устройства. Дополнительно ситуацию усугубило отсутствие заземления, из-за чего не сработала встроенная защита устройства.

Что я сделал

Я выполнил следующие работы:

1. Проложил отдельную линию от электрощита до места установки плиты с использованием трехжильного медного кабеля сечением 6 мм².
2. Установил в щитке отдельный автоматический выключатель на 32А с характеристикой C для защиты линии.
3. Дополнительно установил УЗО с током утечки 30мА для защиты от поражения электрическим током.
4. Смонтировал специальную силовую розетку, рассчитанную на ток 32А, с надежными контактами и подключил заземление.
5. Проверил все соединения, замерил сопротивление изоляции и заземляющего контура.

Восстанавливать технику было нецелесообразно ― стоимость ремонта составляла 80% от цены новой электроплиты. В результате владелец приобрел другую технику, которая сейчас работает стабильно благодаря правильно выполненному подключению.

Советует эксперт

Описанные в статье типичные ошибки — это лишь «верхушка айсберга», то есть проблем, с которыми мастера сталкиваются в ежедневной практике, намного больше. Если вы не обладаете специальными знаниями в области электротехники и не имеете опыта работы с силовым оборудованием ― обратитесь к профессионалам для установки и подключения плиты. Стоимость услуги мастера окупится сторицей, и вы не столкнетесь с серьезными последствиями непрофессионального подхода.

И помните — скупой платит дважды, а в случае с электричеством иногда приходится платить собственной жизнью. Берегите себя и близких!
