Почему духовой шкаф выбивает пробки

Вы включили духовку — и вся квартира погрузилась во тьму. Автомат в щитке сработал, пирог остался сырым, домочадцы — голодными, а в голове сразу два вопроса: что сломалось и сколько теперь будет стоить ремонт. Знакомая картина?

Вместе с Никитой Андреевым, экспертом сервисного центра «Умный Мастер Бро», разбираемся: почему так произошло, как отличить поломку прибора от проблем в электросети и что можно проверить самостоятельно.

Когда срабатывает автомат: самостоятельная диагностика

Важно понимать: отключение – это защита. Автомат или УЗО срабатывают, чтобы предотвратить пожар или удар током.

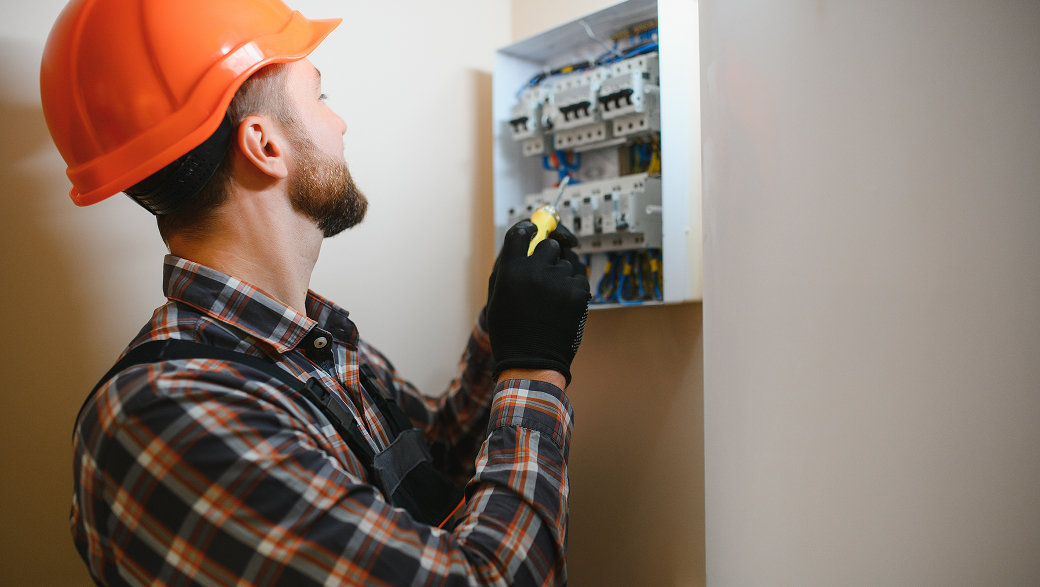

Первое, что нужно сделать: убедиться, что свет отключился именно из-за автомата в щитке, а не по причине аварии в доме или на линии.

Второе, что нужно сделать: перед любым осмотром убедитесь, что квартира полностью обесточена. Если у вас нет опыта работы с электрикой и инструмента (мультиметр, индикаторная отвертка), лучше не рисковать и сразу вызвать мастера.

Если все же решили провести первичную диагностику сами — зафиксируйте момент отключения. Это главный ключ к пониманию причины. От этого будет зависеть список возможных неисправностей. Рассмотрим возможные сценарии.

Сразу при включении

Если автомат срабатывает в тот момент, когда вы только нажали кнопку включения духовки, речь идет о коротком замыкании. При этом техника даже не успевает начать нагрев.

Чаще всего проблема кроется в фильтре сетевых помех, поврежденном предохранителе или проблемы с проводкой внутри духовки. Эти узлы работают в пиковых режимах и страдают первыми при скачках напряжения.

В процессе нагрева

Бывает, что духовка включается и работает несколько минут, но затем автомат или УЗО отключают сеть. Виновником чаще всего оказывается нагревательный элемент (ТЭН) или термостат.

Постоянные перепады температуры разрушают оболочку ТЭНа, через микротрещины внутрь проникает влага. При нагреве это приводит к пробою изоляции и утечке тока на корпус.

В такой ситуации первым делом мастер проверит ТЭНы мультиметром: измеряет сопротивление и утечку на корпус. При обнаружении пробоя нагреватель подлежит замене. Если проблема в датчике температуры, его тоже меняют — ремонт в таких случаях неэффективен.

При выключении

Редкий, но характерный сценарий: духовка исправно готовит, но стоит выключить ее кнопкой — и свет в квартире отключается.

Так происходит, если духовку отключают кнопкой без предварительного перевода терморегулятора в нулевое положение. При этом на контактах возникает избыточное напряжение.Автомат воспринимает его как аварийное и срабатывает.

Что проверить:

• силовой кабель и клеммную колодку;
• переключатели и терморегулятор на наличие нагара или оплавления.

Духовой шкаф выбивает пробки в режимах конвекции или гриля

Если автомат отключается именно на этих режимах, виновниками почти всегда оказываются вентилятор конвекции или верхний нагреватель (ТЭН гриля).

Перегрев двигателя вентилятора или пробой спирали ТЭНа вызывают короткое замыкание.

Характерный признак: на базовых режимах духовка работает, а при выборе программы с обдувом или грилем свет в квартире гаснет.

Что можно проверить:

• крутится ли вентилятор вручную, нет ли запаха гари;
• прозвонить верхний ТЭН мультиметром (утечка на корпус или нулевое сопротивление — верный знак неисправности);
• осмотреть контакты в зоне вентилятора и верхнего нагревателя — они часто подгорают.

Выбило и не включается

Иногда после срабатывания автомат не удается сразу вернуть в рабочее положение. Чаще всего это связано с тепловым расцепителем: внутри автомата есть пластина, которая изгибается при перегреве. Пока она не остынет, включить питание невозможно — это штатная защита.

Если же автомат остыл, но рычаг все равно не фиксируется, значит, механизм поврежден. В таком случае устройство подлежит замене, иначе оно не сможет защитить сеть при следующей перегрузке.

Плита гаснет после включения духовки

Ситуация характерна для плит, где варочная панель и духовой шкаф подключены к общей линии. Если варочная панель в порядке, то, скорее всего, проблемы в проводке: разрушилась изоляция, перегорел фазный провод на ТЭНе или пробой управляющего модуля.

Что делать:

• осмотреть проводку, особенно на нагревателях и переключателях;
• проверить автомат: для связки «плита + духовка» часто требуется автомат на 32–40 А и кабель не менее 6 мм²;.

Далее подробнее разберем сами неисправности, которые чаще всего приводят к выбиванию пробок. Есть два сценария:

1. Неисправна сама техника.
2. Проблемы кроются в электрике.

Когда духовой шкаф исправен, но пробки выбивает

Бывает, техника полностью исправна, но срабатывает защита электросети. В таких случаях стоит проверить внешние факторы.

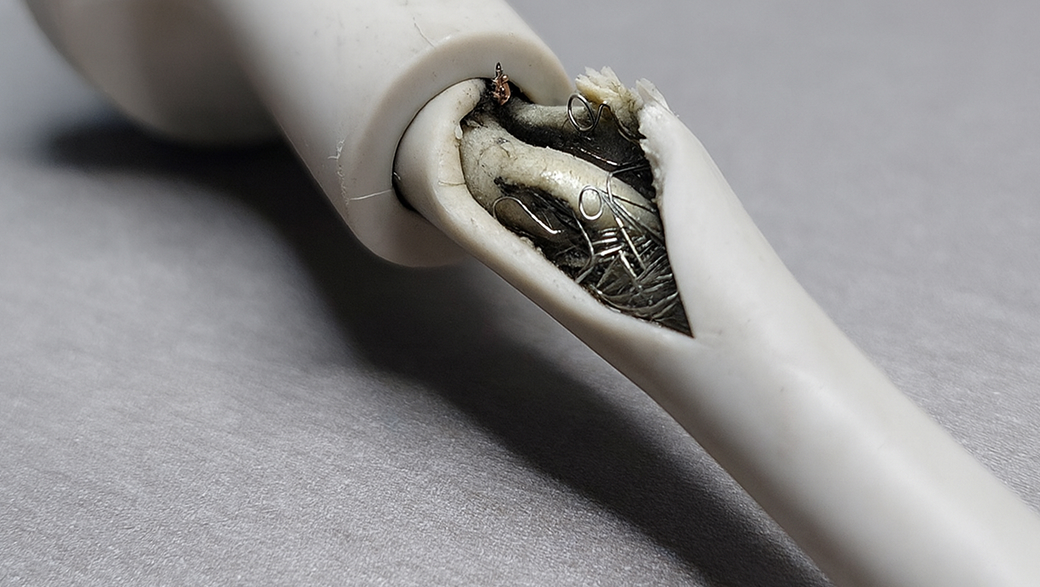

Неисправность вилки, шнура или розетки

Первое, что стоит проверить — элементы питания. Проблему могут вызвать:

• оплавленные контакты вилки;
• поврежденная изоляция кабеля;
• заломы или перегибы шнура;
• окисленные контакты в розетке.

В большинстве случаев достаточно заменить розетку или кабель. Работу лучше доверить электрику.

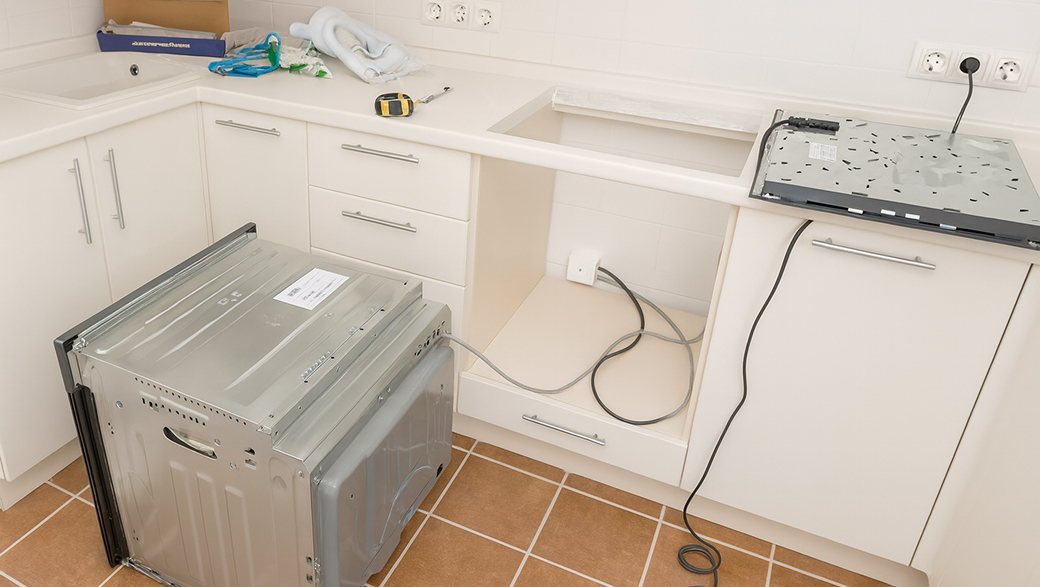

Некорректное подключение

Духовой шкаф относится к категории мощных приборов. По правилам он должен иметь отдельную линию питания с заземлением и собственным автоматом. Распространенные ошибки:

• кабель меньшего сечения, чем требуется;
• один автомат на несколько мощных приборов;
• неправильное подключение вилки в клеммной колодке (заземляющий контакт соединен с фазой).

Последняя ошибка приводит к короткому замыканию уже при первом включении.

Перегрузка линии

Даже при правильной установке духовка может отключать автомат, если одновременно включены чайник, микроволновка или стиральная машина. Суммарная нагрузка превышает возможности линии. Решение — выделенная линия только для духовки.

Несоответствие автомата или кабеля

Автомат и кабель должны быть подобраны под мощность прибора. В старых квартирах часто встречается алюминиевая проводка 1,5 мм², рассчитанная максимум на 2–3 кВт. При нагрузке духовки в 3,5 кВт кабель перегревается, и автомат отключается. Для современных моделей рекомендуется медный кабель не менее 2,5 мм² и автомат соответствующего номинала.

Поломка автомата, УЗО или дифавтомата

Элементы защиты тоже выходят из строя. О признаках неисправности говорят:

• срабатывание при нормальной нагрузке;
• нестабильная работа без видимой причины;
• нагрев корпуса;
• трещины или подгоревшие контакты.

В таких случаях устройство подлежит замене.

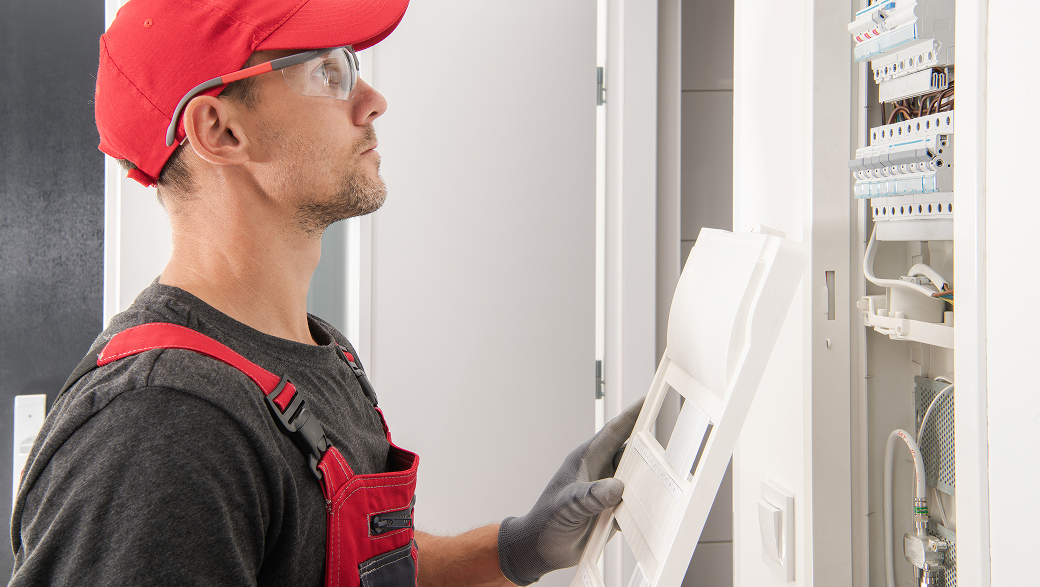

Изношенные контакты в щитке

Даже при исправной проводке отключения могут происходить из-за подгоревших или ослабленных контактов в щитке. Симптомы — запах гари или нагрев автомата.

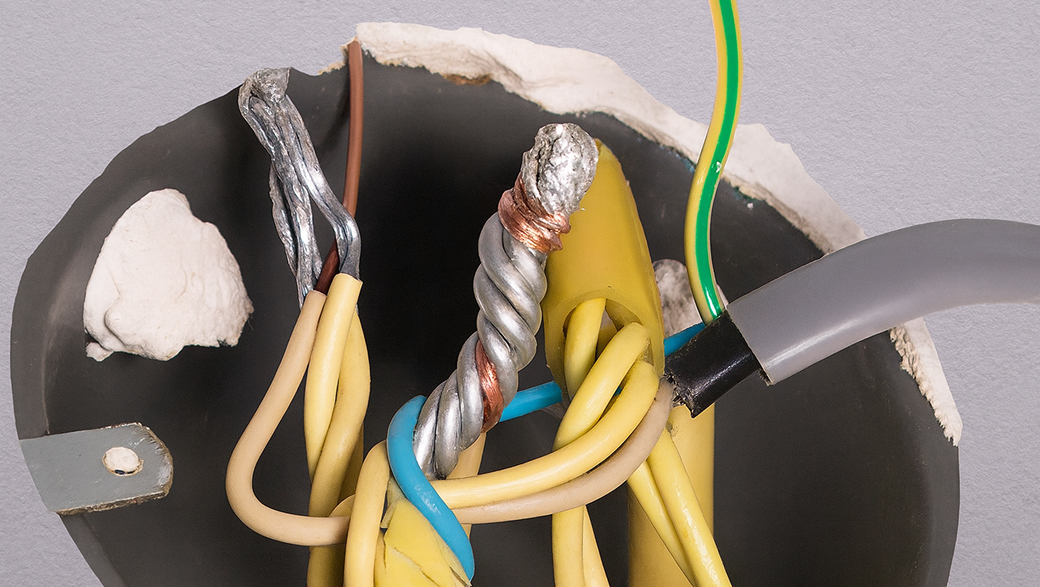

Старая или поврежденная проводка

Изношенная изоляция кабелей в старых домах часто приводит к замыканиям и отключениям. Решение одно — замена проводки от щитка до точки подключения.

Из практики: у клиента на кухне стояла современная духовка Bosch, но автоматы выбивало почти каждый день. Диагностика показала: сама техника полностью исправна, а проблема была в старом алюминиевом кабеле 2,5 мм², рассчитанном максимум на 16 А. При нагрузке в 3,2 кВт кабель грелся и коротил. Решение — замена на медь 3×4 мм² и установка автомата на 25 А. После этого техника заработала без сбоев.

Возможные неисправности духовки

Если проблемы с электросетью и подключением исключены, значит, искать причину нужно в самой духовке. Вот, с чем сталкиваюсь чаще всего

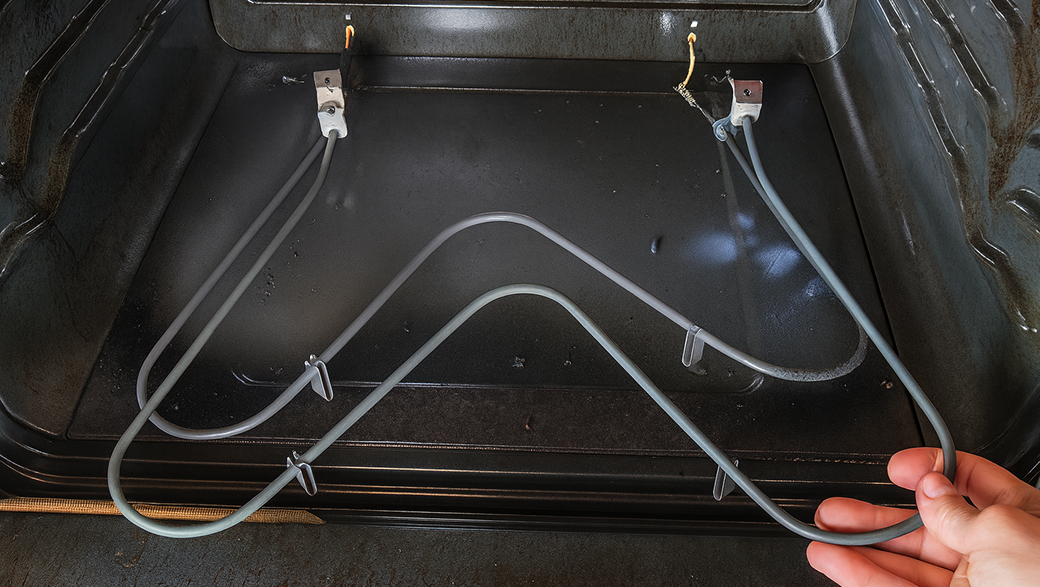

Неисправность ТЭНа

Внутри нагревательных элементов расположены спирали. Со временем изоляция разрушается, и спираль либо замыкает, либо дает пробой на корпус.

Признаки:

• автомат выбивает сразу при включении — короткое замыкание;
• УЗО срабатывает через несколько минут работы — утечка тока на корпус.

Проверить можно мультиметром: если есть утечка на корпус, ТЭН подлежит замене.

Кейс мастера: ремонт духового шкафа Whirlpool: короткий разбор неисправности

Духовой шкаф Whirlpool стал выбивать пробки при включении нагрева. Первое подозрение — сгоревший ТЭН, и, как оказалось, это действительно так.

Диагностика показала: причина в нижнем ТЭНе — он прогорел и пробивал на массу. Проверка мультиметром показала: цепь прозванивается — на контакты, на корпус, даже на фольгу. Такой ТЭН подлежит только замене.

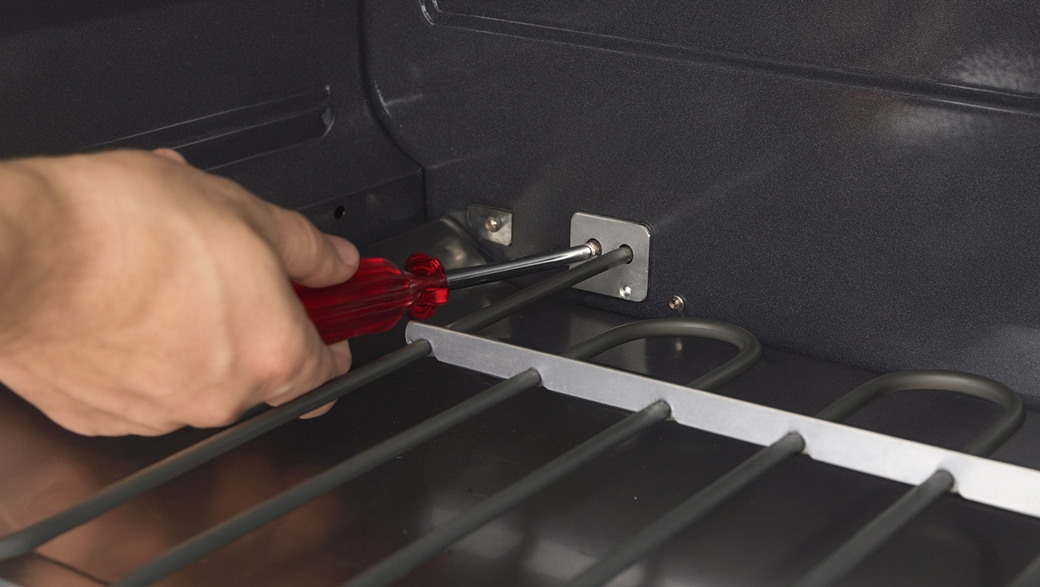

Как я действовал. Нижний нагреватель снял просто: один винт — и элемент легко вытаскивается. Заодно решил проверить и верхние ТЭНы — вдруг и там проблемы. Они крепятся на двух гайках, вынимаются внутрь духовки. Визуально — все в порядке, но на всякий случай прозвонил.

Результат:

• сопротивление в норме,
• на корпус пробоя нет,
• оба верхних нагревателя исправны.

Поставил новый нижний ТЭН, все собрал. Включили питание: свет есть, ничего не выбивает. Включаю нагрев — лампочка загорается, шкаф начинает греться, все работает как должно.

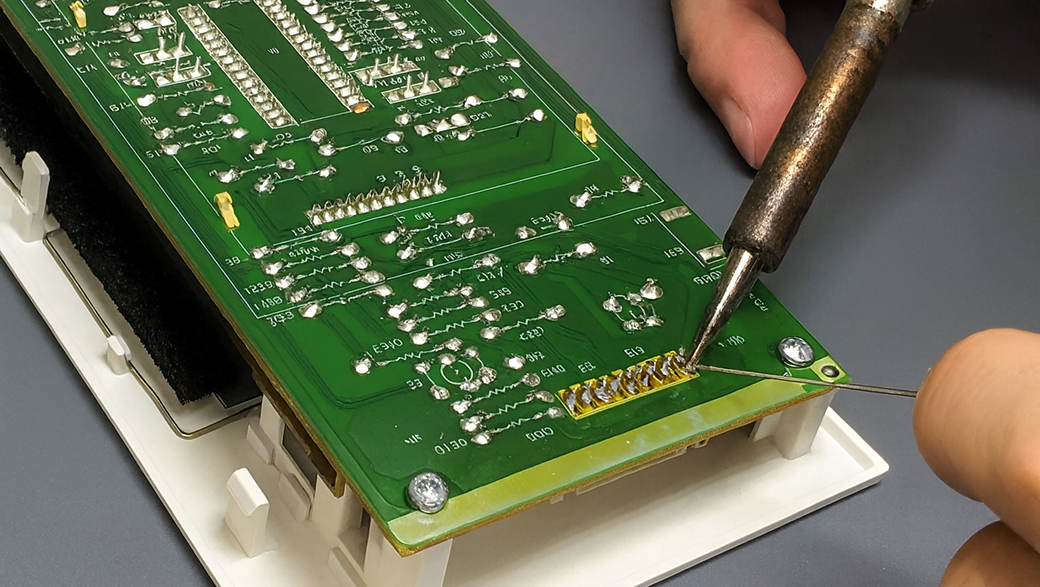

Поломка модуля управления

Электронная плата управляет всеми узлами духовки. Перепады напряжения или заводской брак могут привести к замыканию дорожек или выходу из строя силовых реле.

Признаки:

• автомат выбивает сразу после включения;
• УЗО отключается в процессе нагрева;
• духовка «зависает» или не реагирует на команды.

Решение: ремонт или замена платы. В ряде случаев дешевле заменить модуль, чем чинить сгоревшие дорожки.

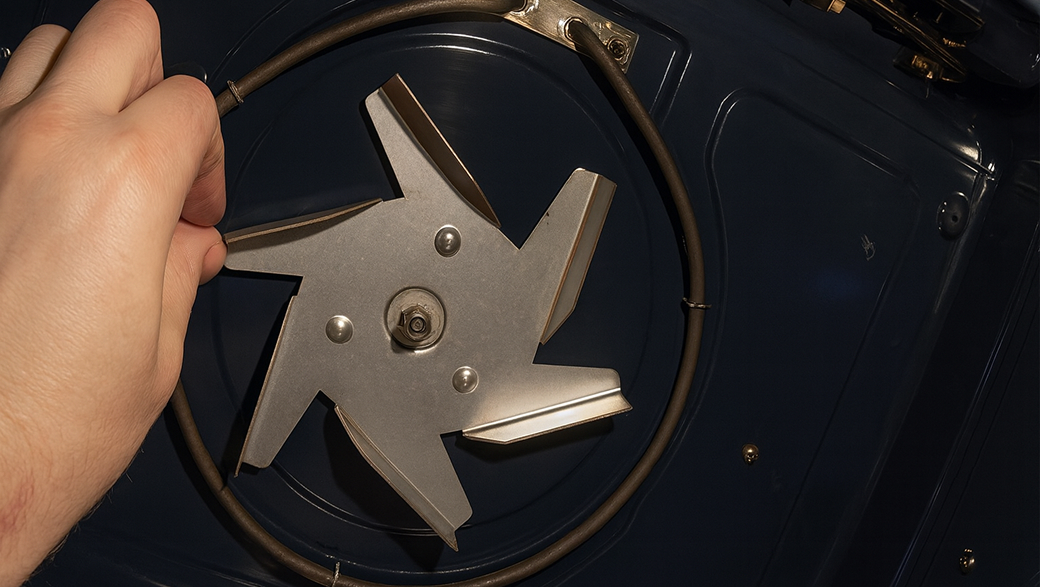

Выход из строя вентилятора

Вентилятор обеспечивает равномерное распределение тепла в духовке. При износе подшипников мотор заклинивает, перегревается и замыкает.

Признаки:

• автоматы срабатывают только при включении режимов с конвекцией или грилем;
• вентилятор не крутится или издает посторонние звуки.

Решение: замена вентилятора. Иногда помогает чистка контактов, но в большинстве случаев мотор меняют полностью.

Неисправность переключателя режимов или терморегулятора

В механических моделях переключатели и регуляторы постепенно изнашиваются. Контакты подгорают и начинают замыкать.

Признаки:

• автомат выбивает при включении или выключении духовки;
• режимы переключаются с перебоями.

Решение: замена переключателя или терморегулятора.

Например, духовка Zanussi после 7 лет эксплуатации выбивала свет именно при переключении режимов. Причина — изношенный переключатель, а не ТЭН, как предполагали владельцы.

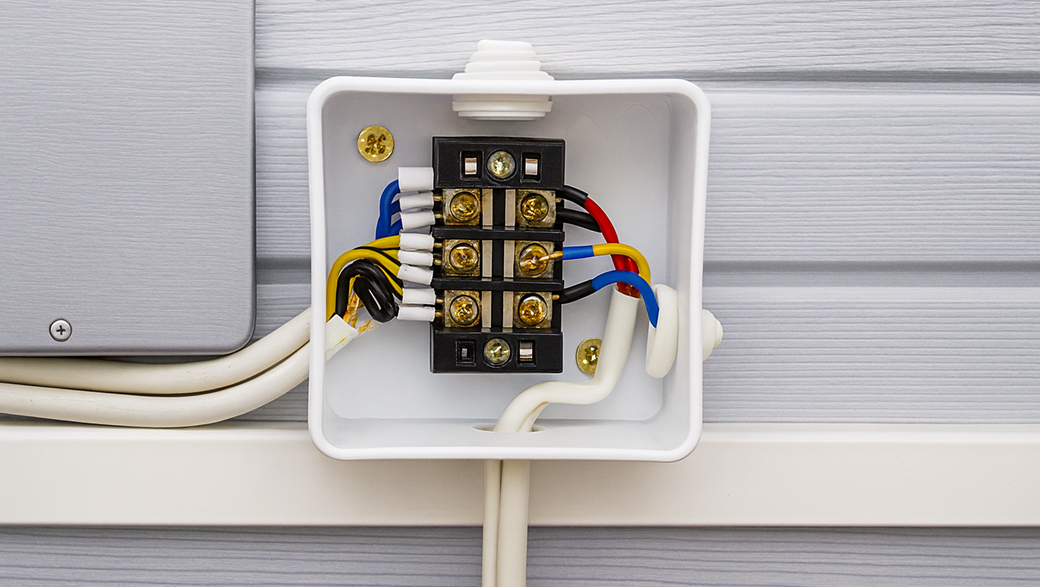

Повреждение проводки или контактов

Высокие температуры внутри шкафа разрушают изоляцию кабелей. Контакты в клеммной колодке и на нагревателях могут оплавиться.

Признаки:

• срабатывание защиты в случайные моменты: при включении, во время работы или при выключении;
• следы нагара и запах гари внутри корпуса.

Решение: диагностика всей проводки духовки, замена поврежденных участков, восстановление изоляции.

Из практики: в старых духовках Ariston часто прогорают контакты на нижнем ТЭНе. Иногда достаточно зачистить и перепаять соединение, чтобы техника снова работала стабильно.

Алгоритм действий при выбивании пробок: чек-лист от мастера

Если автомат или УЗО сработали во время работы духовки, важно действовать правильно. Это убережет технику от серьезных повреждений, а вас — от удара током.

Вот правильный порядок действий:

1. Убедитесь, что это не совпадение. Проверьте: не отключили ли свет во всем доме или подъезде. Если проблема только в вашей квартире — ищем причину дальше.
2. Обесточьте квартиру. Перед осмотром убедитесь, что линия полностью отключена: проверьте и переведите автомат в щитке в положение «выкл».
3. Отключите духовку от сети. Извлеките вилку из розетки или убедитесь, что прибор снят с питания.
4. Проверьте состояние вилки, кабеля и розетки. Ищите следы нагрева, трещины в изоляции, потемнения или запах гари.
5. Проверьте автомат в щитке. Если корпус нагревается, есть оплавления или щелчки без нагрузки — автомат нужно заменить.
6. Определите момент срабатывания защиты.
   • при включении — вероятно короткое замыкание;
   • в процессе нагрева — пробой ТЭНа или утечка тока;
   • при выключении — подгоревшие контакты или ошибка в подключении.
7. Примите решение.

Если причина очевидна, и вы уверены, что справитесь — устраните ее.

Если неисправность скрытая или связана с внутренними узлами духовки — обращайтесь к мастеру.

Причина неисправности всегда имеет два варианта: неисправность самой техники или проблемы с электросетью. Проверить кабель и розетку может каждый. Но диагностику нагревателей, модуля управления и внутренней проводки должен выполнять специалист.

Правильные действия в первые минуты помогают избежать серьезных поломок, сохранить гарантию и главное — обеспечить безопасность семьи и дома. Если вы не уверены в причинах отключения, лучше сразу вызвать мастера: профессиональная диагностика всегда дешевле, чем ремонт после пожара или удара током.
